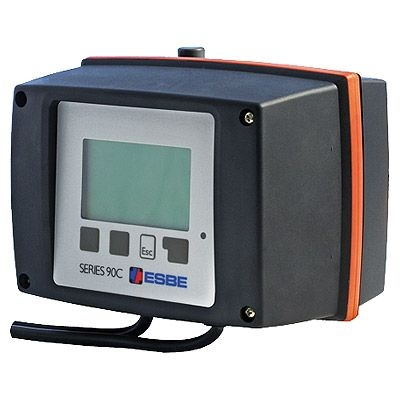

Servoregulator cu reglare functie de temperatura exterioara ESBE 90C-1B

Servoregulatorul 90C este un echipament de control integrat compensat functie de
temperatura exterioara. Se monteaza direct pe un ventil de amestec Esbe cu 3 cai. 90C se
livreaza in 2 versiuni diferite dotate cu afisaj pentru o utilizare usoara si sunt echipate cu
cablu si stecher pentru o pornire instantanee. in acelasi timp in care 90C controleaza ventilul
de amestec, poate gestiona pâna la sapte surse diferite de intrari de date si are posibilitatea de
a actiona si trei iesiri digitale, ceea ce il face versatil si capabil sa controleze mai multe
circuite de incalzire si componente ale sistemului cu o acuratete marita. 90C este presetat sa
controleze un sistem domestic de incalzire dar exista optiuni pentru ajustarea facila a
parametrilor pentru adaptarea la specificul aplicatiei, pentru sporirea nivelului de confort.

Functii principale:
-          Program de timp zilnic si saptamânal, supracomanda manuala
-          Limitele min/max ale curbelor de incalzire ajustabile si control temperatura constanta
-          Control on/off pompa circuit de incalzire principal (deservit de servoregulator)
-          Control ventil de amestec - cu servomotorul incorporat (sursa auxiliara de caldura)
-          Control temperatura sursa auxiliara de caldura
-          Control PID (proportional + integral derivativ)
-          Unghi rotatie pe ventil 90°, 180° sau 270° (prereglat din fabrica la 90°), ajustabil
-          Regim economic 10°C activabil de la senzorul de ambianta CRS231 – livrat optional
-          Protectie anti-gripare pentru servomotor-ventil si pompe
-          Afisaj lichide iluminat cu grafice si texte in clar in limba româna, 128x64 pixeli,
-          4 taste cu membrane pentru operare
-          Regimuri de lucru: confort, economic, veghe, manual, vara, iarna

Accesorii incluse:
-          cablu de alimentare 230Vca, 1,5m cu stecher (precablat)
-          cablu de alimentare 230Vca, 1,5m pentru pompa / sursa de caldura auxiliara (doar 90C-1)
-          senzor de temperatura aplicat, cu cablu de 1,5 m (precablat), tip CRS211, 0...+105°C
-          senzor de temperatura exterioara, gama de masura -50...+70°C
-          adaptor pentru montarea pe toate modelele de ventile rotative Esbe, de pâna la DN150

Date tehnice:
Tensiune alimentare: - 230Vca ±10%, putere absorbita 5 VA
Protectie: - tip IP 54, clasa II
Servomotor (incorporat): - timp rulare 120sec, cuplu 15Nm
Intrari analogice:  - pentru senzori Pt. 1000
Iesiri digitale:  - relee 2(0,8)A 230Vca pt. control pompe, cazan, sursa aux caldura
Standarde fabricatie: - LVD2006/95/EC, EMC 2004/108/EC, RoHS 2002/95/EC
Producator:  - ESBE, fabricat in Suedia
