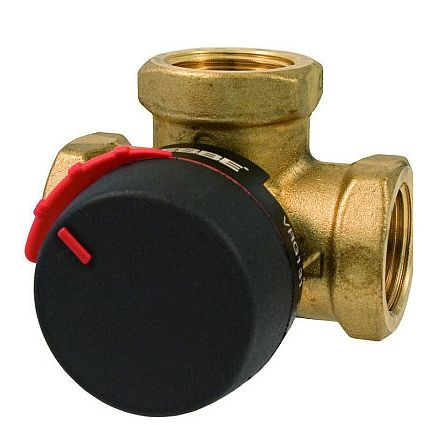

Ventil rotativ de amestec cu 3 cai - ESBE - VRG131-15/2,5 racord 1/2 filet interior

Ventile rotative compacte VRG 130 cu diametre de la 15 la 50 mm. Construite din alama DZR (rezistenta la procesul de erodare a zincului) utilizabile si la apa potabila. Rozeta de reglaj este antiderapanta si are limitatoare la capetele cursei de 90 de grade. Scala de reglaj poate fi inversata si rasucita permitand multe pozitii de montare. Datorita sistemului compact de cuplare a servomotorului pe ventil, ansamblul are o stabilitate foarte buna si o acuratete de control deosebita. Marcarea cu simboluri distincte a celor 3 porturi reduce riscul instalarii eronate. Parti componente inlocuibile, fara demontarea din instalatie.

Corp ventil: – alama DZR, CW602N

Obturator sferic: – alama rezistenta la abraziune

O-ring: – EPDM

Ax si bucse: – PPS compozit

Presiune de lucru: – 10 bar

Mediu de lucru: – apa, apa cu glicol 50%, apa cu amestec de etanol 28%

Temperatura mediu lucru: -10… +110ºC (continuu) +130ºC (temporar)

Cadere de presiune max.: – instalat ca ventil de amestec 100 kPa,

     – ca ventil de derivatie 200 kPa

Presiune de inchidere: – maximum 200 kPa intre porturi, forta pentru max. ΔP 6 Nm (3Nm la DN15…32)

Scurgeri: – 0,05% din kvs la o presiune diferentiala de 1 bar intre porturi

Unghi de rotatie: – 90º, dotat cu limitatoare cap de cursa la actionarea manuala

Aplicatii: – amestec, derivatie sau comutatie

Racord conexiune: – filet interior Rp, conform ISO7/1,

 – filet exterior G, conform ISO228/1

 – fitinguri de compresie pentru teava cupru, conform EN1254-2

Autoritate reglare ventil: – 100 (kv/kv minim) pe portul A-AB in linie

Servomotoare compatibile: – ARA600, servoregulatoare 90C, CRA, CRB, CRC, CRD

       – seria 90, folosind kitul de montaj VRG801 (art. nr. 16053300)

Suport selectie on-line: – software de dimensionare pentru PC si pentru smartphone „esbe app” disponibil gratuit la markus

Standard fabricatie: – PED 97 / 23 / EC, articolul 3.3

Accesorii optionale: – cochilii termoizolante
