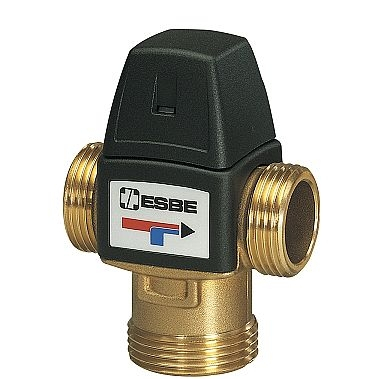

Ventil termostatic amestec ACM - ESBE - Basic VTA 522 - 1

Ventile termostatice de amestec pentru incalzire in pardoseala si ACM.

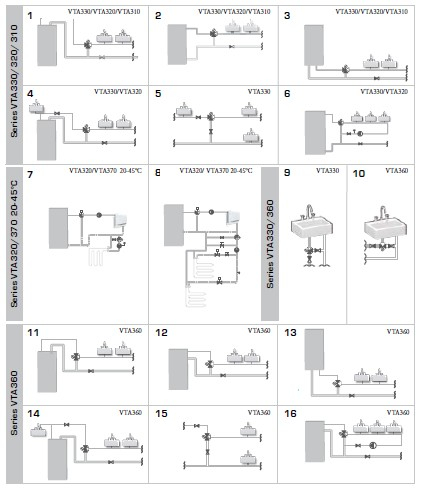

Seria Basic VTA este destinata pentru prepararea directa a apei calde menajere in sistemele cu sau fara pompa de recirculare, sisteme mici de incalzire prin pardoseala sau sisteme de incalzire cu sursa dubla de energie: cazan si panouri solare, cu functie anti oparire. Ventilele asigura o foarte buna precizie de reglare pe portul de amestec indiferent de variatile de temperatura sau presiune dintre portul dde apa rece si calda. La sistemele de ACM se recomanda instalarea unei clapete de sens pe portul de apa rece. Montare foarte usoara in sistem datorita portului de amestec in linie, unic la ESBE.

Tip ventil: – de amestec, in linie (asimetric), portul de amestec este in lateral

Materiale constructive: – alama DZR – CW602N, aprobata pentru uzul la apa potabila

Mediu de lucru: – apa sau apa cu continut de maximum 50% glicol

Temperaturi de lucru: – 0°C…+95°C continuu, temporar +100°C

Reglarea temperaturii: – rozeta gradata 1…5 sau °C (cu capac protector la VTA320/520)

Functie anti-oparire: – la lipsa totala a apei reci sau calde, ventilul inchide in 1-2 secunde

Presiune lucru: – maximum 10 bar

Presiune diferentiala:

– maximum 3 bar la seriile VTA320/370/520

– maximum 1 bar la seria VTA570 (intre portul de apa calda / rece)

Acuratete reglare:

– VTA320 ± 2°C la un debit de minimum 4 litri/minut

– VTA520 ± 4°C la un debit de minimum 9 litri/minut

– VTA370 si VTA570 ± 3°C la un debit de minimum 9 litri/minut, (valori date in conditii de temperatura fluctuanta la intrare si la un ΔT ≥ 10ºC intre portul de intrare apa calda si portul de amestec)

Capacitate amestec ACM: (capacitatea de amestec este calculata in raport 1:1 apa calda/rece)

– kvs 1,2 = 1 vila unifamiliala sau 2 dusuri in centre de sport,

– kvs 1,5/1,6 = 5 apartamente sau 3 dusuri in centre de sport,

– kvs 3,2 = 10 apartamente sau 6 dusuri in centre de sport,

– kvs 4,8 = 15 apartamente sau 9 dusuri in centre de sport

Capacitate amestec incalzire prin pardoseala:

– kvs 1,2 = 40 mp

– kvs 1,5/1,6 = 50 mp

– kvs 2,2 = 80 mp

– kvs 3,2 = 100 mp

– kvs4,5/4,8 = 150 mp (valori calculate la 50W/ mp cu ΔT = 5ºC, la o cadere de presiune ≤ 10kPa si debit de 0,25l/sec)
