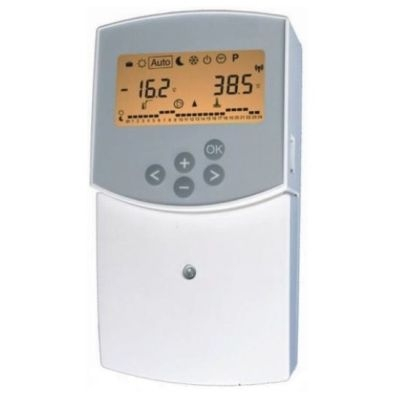

Regulator electronic cu compensarea temperaturii exterioare, seria CC-HC

CC-HC este un regulator electronic ce functioneaza dupa principiul compensarii cu temperatura exterioara si este destinat instalatiilor de incalzire sau incalzire-racire in sistem 2 tevi. in sistemele de racire se poate instala un termohigrostat wireless ptr. controlul umiditatii.

Aplicatii:

• incalzire: reglare functie de temperatura exterioara pe turul unui circuit de incalzire cu ventil de amestec si pompa cu limitari de temperatura minim si maxim; control un circuit direct cu pompa; control sursa de caldura. Optional, pentru optimizare si controlul pompei functie de necesar se poate conecta un termostat de ambianta cablat sau un sistem de control multizona ZoniTrol. Optine wireless: cu antena externa se poate conecta un senzor de temperatura exterioara wireless si un termostat wireless seria Milux.
• incalzire/racire in sistem doua tevi: reglare functie de temperatura exterioara pe turul unui circuit de incalzire si racire cu ventil de amestec si pompa, cu limitari de tempera-tura minim si maxim; control sursa de caldura si racire (pompa de caldura). Optional, folosind antena externa, pentru optimizare si controlul umiditatii ambiante se poate conecta un termo-higrostat wireless Milux HY. Conectarea cablata a unui sistem  multizona ZoniTrol asigura controlul punctului de roua pe conducta sau suprafata racita.

Operare/functii:

• 4 taste pentru defilarea prin meniu si ajustare parametri, 1 tasta ok pentru confirmare
• Program de timp saptamanal (9 programe predefinite si 4 personalizabile)
• Regimuri de lucru: auto, confort, economic (reduce temp. tur cu o valoare ajustabila)

Functii speciale:

• Blocare automata a tastaturii, resetare, preincalzirea sapei, dezumidificare
• Baterie de back-up 4 ore, memorie infinita pentru setarile parametrilor
• Posibilitatea conectarii unei antene externe pentru senzor de exterior si termohigrostat

Simboluri si informatii pe afisajul iluminat:

1. Mod operare; 2. Tastatura blocata; 3. meniu service; 4. Operare manuala; 5. Format ceas 12/24h si unitate masura temperatura F/°C; 6. Afisare temperatura tur, exterioara sau ambianta (daca este conectat un termostat wireless); 7. Graficul zilei curente si regim confort sau economic; 8. Indicator functionare pompa; 9 regim lucru

Limitari temperatura tur:  - 0…100°C

Tensiune alimentare: - 230Vca

Tip protectie: - IP 30, clasa II

Afisaj: - iluminat, cu cristale lichide, pictograme si text in limba engleza

Iesiri digitale:

- 1 releu 5A/250Vca pentru comanda pompei circuit amestec

- 2 triaci max 75W la 230Vca - pentru servomotor ventil amestec, (servomotoare flotante la 220Vca, ex. ARA661 vezi pagina 62)

- 2 relee fara potential, 1 pentru comanda cazanului si 1 pentru comanda chillerului (sau a pompei circuitului direct de incalzire)

Intari analogice: - 3, pentru senzori NTC10kΏ de temp. exteriora, de tur si de retur

Intrari digitale: - 2, pentru termostat de: ambianta sau siguranta pe circuitul tur

Accesorii incluse: - senzori cablati de temperatura exterioara si de insertie R1/8”M

Accesorii optionale: - antena RF pentru senzor temperatura exterioara si termo/higrostat
