VOLET DESFUMARE | VU120

Volet rectangular de desfumare tip VU120 certificat sa reziste timp de 120 minute la temperaturi inalte. Pozitia de asteptare a voletului este normal inchis. in caz de incendiu, lamela se deschide pentru a permite evacuarea fumului.

in cazul unui incendiu voletul poate fi actionat de la distanta prin intermediul transmiterii unui impuls electric (caz in care voletul este echipat cu magnet natural tip VD 24 sau 48Vcc) sau prin intreruperea alimentarii electrice (caz in care voletul este echipat cu electromagnet tip VM 24 sau 48Vcc) atunci când voletul este echipat cu mecanism MANF; mai poate fi actionat si prin intreruperea alimentarii atunci când este echipat cu servomotoarele cu arc de revenire tip NF24/SF24.

Utilizare
Potrivit pentru montaj pe coloana din silicat de calciu si Geostaff
Pentru montaj la interior
Deasemenea, voletele mai pot fi montate si pe coloane care au fost testate in conformitate cu EN 1366-9 si EN 1366-8, coloane construite din materiale cu aceeasi densitate ca si cele testate sau din acelasi material cu o densitate sau grosime mai mare

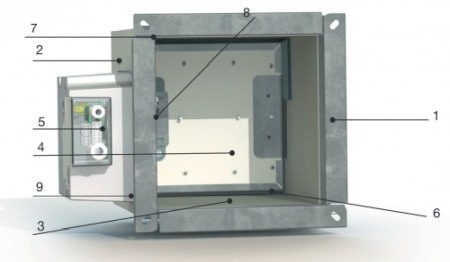

Componenta

    1. Flansa de conectare PG30 (30mm)
    2. Finisaj parte spre coloana
    3. Carcasa din material refractar
    4. Lamela volet
    5. Mecanism volet (in poza este mecanism tip MANF)
    6. Garnitura etansare la fum rece
    7. Garnitura intumescenta
    8. Mecanism de transmisie cu blocaj (inchis/deschis)
    9. Eticheta identificare produs

Dezvoltat in concordanta cu standardul European EN 12101-8
Testat in concordanta cu standardul European EN 1366-10
Pierdere minima de presiune
Usor de montat
Nu necesita mentenanta
Etanseitate foarte buna

Mecanism
Mecanismul voletului trebuie sa ramâna in intregime in afara peretelui
MANF: mecanism de operare la distanta
  Standard:
Control la distanta prin intermediul unui magnet 24/48V (VD=magnet natural, VM=electromagnet)
Deblocare manuala posibila
Rearmare manuala posibila folosind cheia de 13mm livrata cu voletul (rotiti in sens anti-orar); electromagnetul trebuie sa fie alimentat cu curent pentru a fi rearmat
Grad protectie IP42
FDCU: contacte unipolare de semnalizare inceput/sfârsit de cursa
  Optiuni:
FDCB: contacte bipolare de semnalizare inceput/sfârsit de cursa
ME: motor de rearmare

NF24 / SF24: Servomotor 24V cu arc de revenire
  Standard:
Deblocare si rearmare motorizate
24V
Contacte unipolare de semnalizare inceput/sfârsit de cursa integrate
IP54
  Optiuni:
Control la distanta prin intermediul trimiterii unui impuls electric 24/48V

Montaj
Montare cu axa orizontala
Instalarea trebuie facuta in conformitate cu rapoartele de testare
Evitati obstructionarea tubulaturii conectate
Pe partea cu mecanismul voletul trebuie sa iasa in afara peretelui / pardoselii / planseului cu 240mm
Mecanismul trebuie sa fie accesibil tot timpul, drept urmare trebuie prevazut un spatiu liber de 200mm in jurul acestuia
Daca echipamentul este montat in plafon fals trebuie prevazuta o trapa de vizitare pentru acesta
Spatiul dintre tubulatura si volet (≤ 6 mm) trebuie umplut cu kit refractar (pentru o adâncime ≥ 105 mm)
Spatiul dintre carcasa voletului si coloana trebuie umplut complet cu material refractar. Consolidati voletul sau blocati lamela in pozitie inchisa pentru a preveni deformarea carcasei cât timp se usuca materialul de etansare.
Verificati libera miscare a lamelei
Testati corecta functionare a mecanismului lamelei
Certificare
Clasificare CE conform EN 12101-8

Optiuni Volet Desfumare

    Rama de prelungire PG3V (pentru a evita iesirea lamelei din tubulatura)
    Flanse PG20 sau PG40 (flanse PG30 sunt standard)
    Conectare la tubulatura prin inserare (PM)
    Fara flanse de conectare (PP). Optiune folosita pentru cazuri volet de transfer
    Grila de protectie (PPT)
    Mecanism de deblocare cu control de la distanta

Accesorii
Contacte bipolare de semnalizare inceput/sfârsit de cursa, tip FDCB (pentru mecanism MANF)
Motor de rearmare, tip ME (pentru mecanism MANF)

Descriere
Volet rectangular de desfumare tip VU120 certificat sa reziste timp de 120 minute la temperaturi inalte. Pozitia de asteptare a voletului este normal inchis. in caz de incendiu, lamela se deschide pentru a permite evacuarea fumului. Actionarea la distanta a voletului asigura evacuarea fumului in caz de incendiu. ATC tip VU120

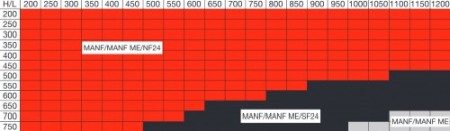

Dimensiuni disponibile
De la 200x200 pana la 1200x750

Explicatie
VU120 = Tipul voletului
600x400 = Dimensiuni (WxH), latime x inaltime
